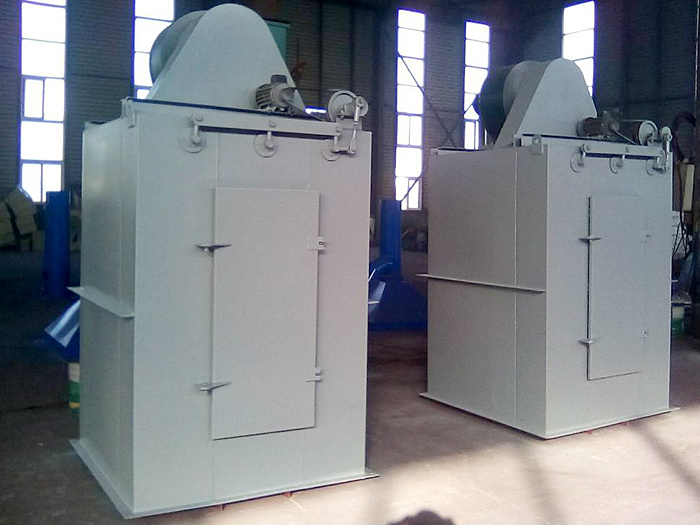

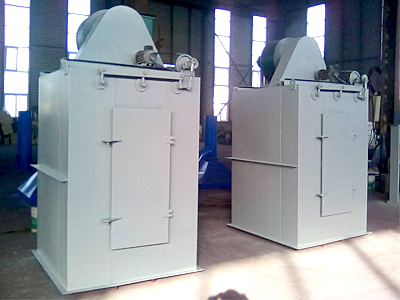

UF單機袋式除塵器
滄州藍鴻機械UF單機除塵器結構簡單易操作,由于它的體積小,使用起來方便移動,是非常理想的除塵器. UF單機袋式收塵器由濾箱、震打清灰搖擺裝置、風機部分和進風及排灰部件組成. UF單機脈沖袋式除塵器具有經濟實用,結構簡單緊湊,安裝容易,維修方便等特點;歡迎來電訂購.
產地：河北省>泊頭市
供應商：滄州藍鴻機械設備有限公司
技術服務熱線：
15031895833
UF單機袋式除塵器詳細內容介紹
滄州藍鴻機械UF單機袋式除塵器的工作性能穩定可靠，同時，又具備經濟實用，結構簡單緊湊，安裝容易，維修方便等特點。凈化方面具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行可靠等優點。
【UF單機袋式除塵器的工作效率】
UF單機袋式除塵器由濾箱、震打清灰搖擺裝置、風機部分和進風及排灰部件組成。是消化吸收富樂公司技術的基礎上，經改進設計而成的一種小型袋式除塵器。濾袋材質采用滌綸針刺氈，允許連續使用溫度小于120℃，震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出門排放濃度100g/Nm3，除塵效率可達95%左右。
【UF單機袋式除塵器的結構簡介】
（1）箱體：包括殼體、濾袋、檢修門、濾袋套箍、花板，箱體設計耐壓2500Pa；
（2）出風系統：包括風機、風機配用電機；
（3）搖動機構：包括搖動用減速電機、曲桿、搖動連桿、搖動軸（或稱濾袋懸掛軸）；
（4）進氣和排灰部分。
【UF單機袋式除塵器的工作原理】
含塵氣體由進氣口進入灰斗或通過花板孔兩種方式進除塵濾袋。含塵氣體透過除塵濾袋變?yōu)閮魵?，進入箱體，再經箱體上部排放口，由風機排走。粉塵積附在除塵濾袋內表面且不斷增加，使袋式除塵器的阻力不斷上升，當阻力上升到約1500pa時，為了使袋式除塵器繼續工作，需定期處理濾袋上的粉塵，具體清灰時，關閉頂上風機，啟動搖動電機，由于搖動電機上偏心作用，帶動連桿使搖動軸左右來回轉動。除塵濾袋會呈波紋狀態，使粉塵掉下，卸出待清灰完即停止搖動電機，重新啟動風機，使袋式除塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。
【UF單機袋式除塵器的工作效率】
UF單機袋式除塵器由濾箱、震打清灰搖擺裝置、風機部分和進風及排灰部件組成。是消化吸收富樂公司技術的基礎上，經改進設計而成的一種小型袋式除塵器。濾袋材質采用滌綸針刺氈，允許連續使用溫度小于120℃，震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出門排放濃度100g/Nm3，除塵效率可達95%左右。
UF單機袋式除塵器具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行可靠等優點。滄州藍鴻機械UF單機除塵器設計結構緊湊、體積小，高度低，有多種形式，既可單機使用，又可多機組合，大風量、小風量皆可選用。多機組合時，也可用于小型球磨機、破碎機等連續工作點作為收塵設備。
（1）箱體：包括殼體、濾袋、檢修門、濾袋套箍、花板，箱體設計耐壓2500Pa；
（2）出風系統：包括風機、風機配用電機；
（3）搖動機構：包括搖動用減速電機、曲桿、搖動連桿、搖動軸（或稱濾袋懸掛軸）；
（4）進氣和排灰部分。
【UF單機袋式除塵器的工作原理】
含塵氣體由進氣口進入灰斗或通過花板孔兩種方式進除塵濾袋。含塵氣體透過除塵濾袋變?yōu)閮魵?，進入箱體，再經箱體上部排放口，由風機排走。粉塵積附在除塵濾袋內表面且不斷增加，使袋式除塵器的阻力不斷上升，當阻力上升到約1500pa時，為了使袋式除塵器繼續工作，需定期處理濾袋上的粉塵，具體清灰時，關閉頂上風機，啟動搖動電機，由于搖動電機上偏心作用，帶動連桿使搖動軸左右來回轉動。除塵濾袋會呈波紋狀態，使粉塵掉下，卸出待清灰完即停止搖動電機，重新啟動風機，使袋式除塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。
清灰方式是搖動清灰，其工作原理不同于機械清灰中的振動清灰和搖動清灰，而是通過搖動軸的往復搖動給濾袋一個軸線方面的往復力，除塵濾袋又將這一往復力轉換成徑向的抖動運動，其抖動的幅度和頻率取決于布袋的長度、搖動軸半徑和頻率等參數。當這些參數配合較好時，其抖動力具有大值，處理濾料上的粉塵。顯然在過濾狀態時，由于濾袋受氣流的壓力而呈柱狀，搖動軸的往復運動不能轉換成濾袋的徑向抖動，這是它停機清灰的道理之一。
【UF單機袋式除塵器規格參數】
| 規格 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 項目 | |||||||
| 處理風量(m3/h) | 大 | 1360 | 2720 | 4080 | 5450 | 6800 | 8160 |
| 額定 | 1020 | 2040 | 3060 | 4080 | 5100 | 6120 | |
| 收塵器阻力(Pa)全壓 | 大 | 1920 | 1900 | 1800 | 1920 | 1900 | 2030 |
| 額定 | 1500 | 1750 | 1500 | 1845 | 1720 | 1820 | |
| 總過濾面積(m2) | 18.6 | 37.2 | 55.7 | 74.3 | 92.9 | 111.5 | |
| 濾袋組數 | 8 | 16 | 24 | 32 | 40 | 48 | |
| 風機電機型號 | Y90S-2 | Y90S-2 | Y112M-2 | Y132S1-2 | Y132S1-2 | Y132S1-2 | |
| 搖動電機型號 | YCJ71 | ||||||
| 風機型號 | U、11 | 110、1E | 110、1E | 170、1E | 170、1E | ||
| 卸灰閥電機型號 | XWD.55-2-1/29 | ||||||
